L’amélioration de l’imagerie X dans des conditions de faible flux de photons pourrait permettre une imagerie à plus faible dose et à plus haute résolution pour le diagnostic médical, l’inspection de sécurité et les essais industriels. Des chercheurs de l’Université de Chongqing, du 26e Institut de la CETC et du Stevens Institute of Technology ont développé un scintillateur à cristal photonique transposable à grande échelle en utilisant un auto-assemblage interfacial induit par l’effet Marangoni. Cette approche a multiplié par 4,64 la sortie lumineuse moyenne et amélioré de 13 dB le rapport signal/bruit de l’imagerie X, tout en maintenant une résolution spatiale meilleure que 25 μm.
La technologie d’imagerie X joue un rôle indispensable dans le diagnostic médical, l’inspection de sécurité et le contrôle non destructif industriel, et les scintillateurs constituent les composants « photosensibles » au cœur de ce système technologique.
Essentiellement, un scintillateur est un matériau spécialisé dans la conversion d’énergie. Il absorbe les photons X de haute énergie, invisibles à l’œil humain, et les convertit en signaux de lumière visible, qui sont ensuite capturés par une caméra ou un photodétecteur situé en aval, puis reconstruits en images. Il fonctionne comme un « traducteur » de précision, convertissant le « langage » du rayonnement de haute énergie en langage de l’optique.
Cependant, bien que les scintillateurs inorganiques de haute densité (tels que GAGG:Ce) soient largement appréciés pour leur fort pouvoir d’arrêt des rayons X et leur haute efficacité de luminescence, leurs performances pratiques ont longtemps été limitées par un goulot d’étranglement physique fondamental : l’inadéquation des indices de réfraction. Comme l’indice de réfraction des matériaux scintillateurs est bien supérieur à celui de l’air ambiant ou du milieu d’encapsulation, la majeure partie de la lumière visible générée à l’intérieur du matériau subit une réflexion totale interne à l’interface lorsqu’elle tente de s’échapper. En conséquence, jusqu’à 90 % des photons sont confinés à l’intérieur du matériau dans des modes de guide d’onde et ne peuvent pas être utilisés efficacement.
Cet effet sévère de piégeage des photons réduit la sensibilité et le rapport signal/bruit des détecteurs. Le problème devient encore plus prononcé lorsque des scintillateurs ultra-minces sont nécessaires pour l’imagerie haute résolution ou dans des conditions de rayonnement à faible dose, ce qui en fait un obstacle majeur pour l’imagerie X haute performance.
Pour surmonter cette limitation, les chercheurs ont introduit des structures à cristaux photoniques. Leur principe de fonctionnement est analogue à la gravure de réseaux périodiques à l’échelle nanométrique sur la surface du scintillateur : par diffraction de Bragg, elles fournissent une compensation de quantité de mouvement supplémentaire pour coupler les modes guidés initialement piégés au rayonnement en espace libre, améliorant ainsi considérablement l’efficacité d’extraction de la lumière.
La motivation fondamentale de cette recherche découle des insuffisances des technologies de fabrication existantes. La lithographie traditionnelle descendante (top-down), bien que très précise, nécessite des équipements coûteux et des procédés complexes, et est difficile à mettre en œuvre sur de grands substrats scintillateurs fragiles. Les méthodes d’auto-assemblage ascendantes (bottom-up), en revanche, sont peu coûteuses, mais souffrent depuis longtemps de défauts désordonnés tels que des fissures, des lacunes et des domaines multicristallins lors de la formation de films de grande surface. Ces défauts limitent l’effet d’amélioration de la luminosité et introduisent des artefacts d’imagerie.
Pour relever ce défi, le groupe de recherche du professeur associé Feng Peng de l’Université de Chongqing, en collaboration avec le Dr Ding Yuchong du 26e Institut de la CETC et le doctorant Kaifeng Liu du Stevens Institute of Technology aux États-Unis, a proposé et validé avec succès une stratégie d’auto-assemblage interfacial induite par l’effet Marangoni pour la fabrication à grande échelle de scintillateurs à cristal photonique de grande surface et de haute qualité.

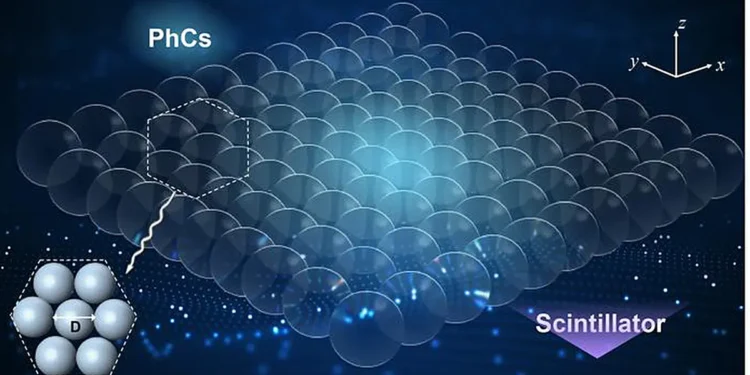

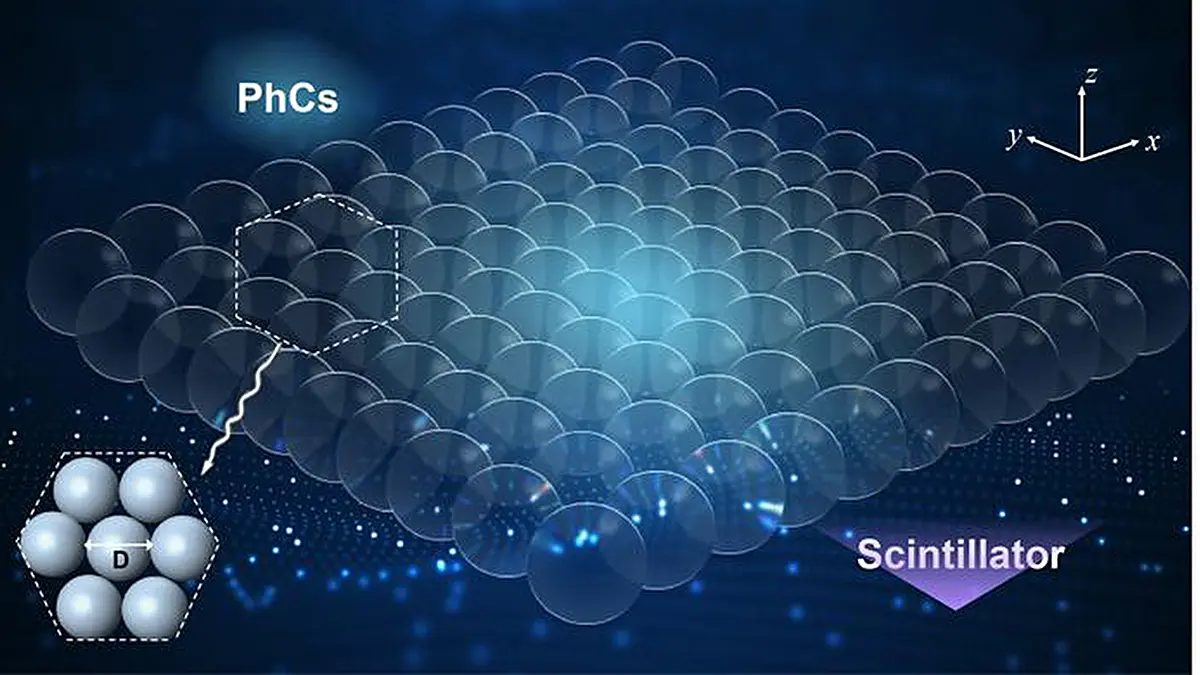

Ces travaux, intitulés Scalable Photonic Crystal Scintillators for High-Performance X-ray Imaging in Photon-Starved Regimes, ont été mis en ligne le 16 septembre 2026 dans la revue Opto-Electronic Advances. Les chercheurs ont exploité le gradient de tension superficielle induit par un système de solvant binaire éthanol-eau, combiné à une densification interfaciale assistée par tensioactif et à une technologie de transfert par drainage sans vibration, pour construire une structure de cristal photonique monocouche macroscopiquement continue composée de nanosphères de polystyrène à empilement hexagonal compact sur une plaquette de scintillateur GAGG:Ce de 25 mm de diamètre.
Traditionnellement, l’amélioration de la sensibilité de détection des rayons X repose souvent sur l’augmentation de l’épaisseur du scintillateur, mais la diffusion latérale de la lumière qui en résulte dégrade la résolution spatiale. Ces travaux se concentrent plutôt sur l’interface d’extraction de la lumière de scintillation. En construisant des cristaux photoniques périodiques pour réguler la propagation et l’émission de la lumière à l’intérieur du scintillateur, ils offrent une nouvelle approche pour atténuer le compromis entre sensibilité et résolution spatiale.
Les études démontrent que la structure de cristal photonique périodique fournit une quantité de mouvement supplémentaire dans le plan. Grâce à l’appariement de la quantité de mouvement, elle couple les modes optiques initialement confinés à l’intérieur du scintillateur aux modes de rayonnement en espace libre, améliorant de manière significative l’extraction de la lumière de scintillation.
Dans les expériences, le scintillateur modifié par cristal photonique a permis d’obtenir une augmentation d’environ 4,64 fois de la sortie lumineuse moyenne et une amélioration de 13 dB du rapport signal/bruit en imagerie X, tout en maintenant une résolution spatiale meilleure que 25 μm.
Cette technologie est particulièrement adaptée aux scénarios en pénurie de photons, tels que le diagnostic médical à faible dose, le contrôle de sécurité rapide et le contrôle non destructif industriel de haute précision. Elle peut améliorer la qualité d’imagerie dans des conditions de signal faible et devrait soutenir une imagerie X à plus faibles doses de rayonnement et à plus haute définition.
Pour l’avenir, cette technologie nécessite une optimisation supplémentaire du procédé d’auto-assemblage afin d’éliminer l’impact mineur des défauts structurels résiduels sur la résolution, ainsi que l’exploration de la compatibilité avec une gamme plus étendue de matériaux scintillateurs, offrant ainsi une voie technique pratique pour des détecteurs X à bas coût et à haute performance.
Article : Scalable photonic crystal scintillators for high-performance X-ray imaging in photon-starved regimes – Journal : Opto-Electronic Advances – Méthode : Experimental study – DOI : Lien vers l’étude
