Une technique révolutionnaire pourrait accélérer le développement de l’électronique et de l’informatique de la prochaine génération en éliminant une étape de fabrication fragile
Une équipe de spécialistes des matériaux de l’université de Rice a mis au point une nouvelle méthode pour faire croître des semi-conducteurs ultraminces directement sur des composants électroniques. Cette méthode, décrite dans une étude, pourrait contribuer à rationaliser l’intégration de matériaux bidimensionnels dans l’électronique de la prochaine génération, l’informatique neuromorphique et d’autres technologies nécessitant des semi-conducteurs ultraminces à haute vitesse.

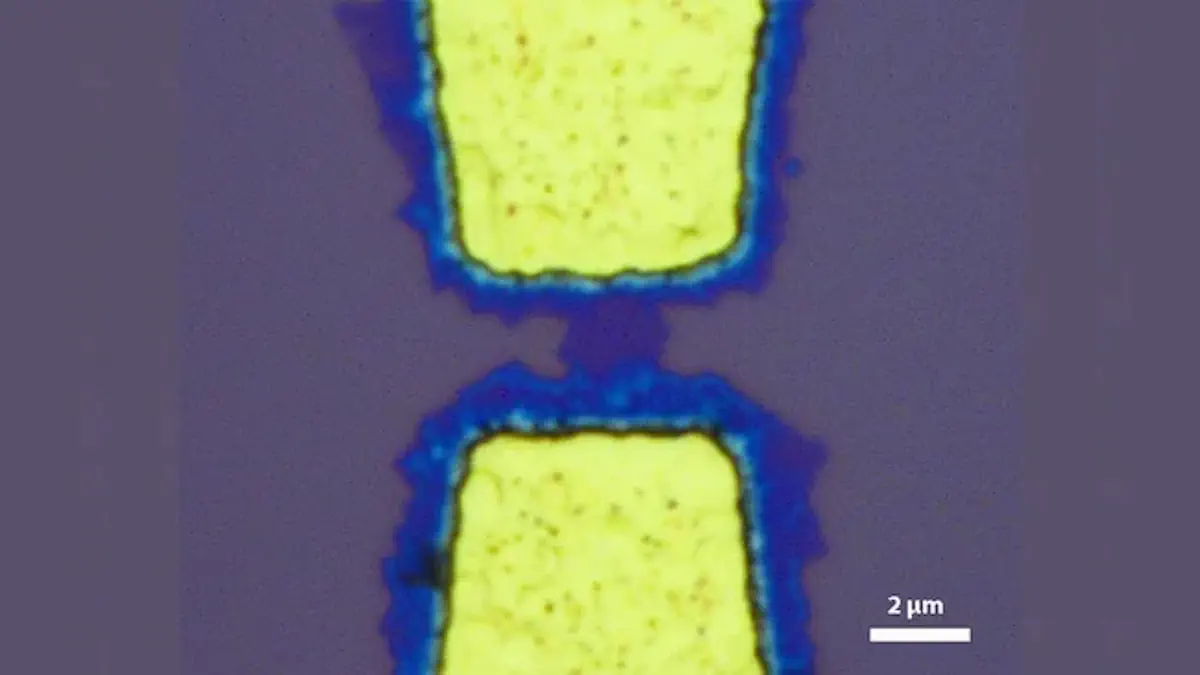

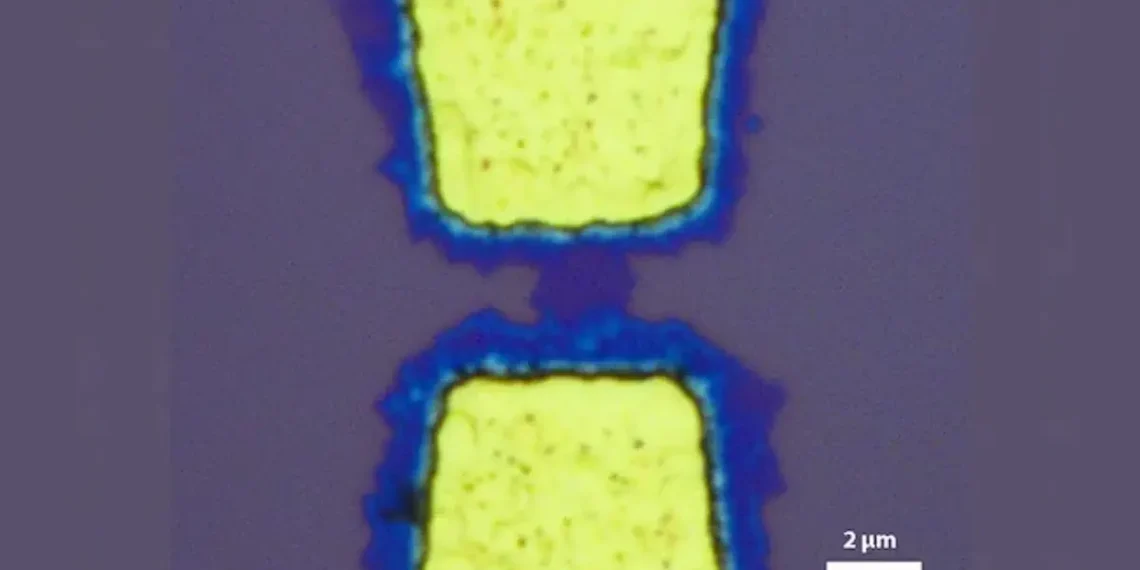

Les chercheurs ont utilisé le dépôt chimique en phase vapeur (CVD) pour faire croître du diséléniure de tungstène, un semi-conducteur 2D, directement sur des électrodes en or structurées. Ils ont ensuite démontré l’efficacité de cette approche en construisant un transistor fonctionnel, preuve de concept. Contrairement aux techniques conventionnelles qui nécessitent le transfert de films 2D fragiles d’une surface à une autre, la méthode de l’équipe de Rice élimine complètement le processus de transfert.
« Il s’agit de la première démonstration d’une méthode sans transfert pour faire croître des dispositifs 2D », a déclaré Sathvik Ajay Iyengar, doctorant à Rice et premier auteur de l’étude avec Lucas Sassi, ancien doctorant de Rice. « C’est un pas important vers la réduction des températures de traitement et la mise en place d’un processus d’intégration de semi-conducteurs 2D sans transfert. »
La découverte a commencé par une observation inattendue lors d’une expérience de routine.
« Nous avons reçu un échantillon d’un collaborateur sur lequel étaient imprimés des marqueurs en or », a ajouté M. Sassi. « Au cours de la croissance par CVD, le matériau 2D s’est formé de manière inattendue principalement sur la surface en or. Ce résultat surprenant a donné naissance à l’idée qu’en imprimant délibérément des contacts métalliques, nous pourrions être en mesure de guider la croissance des semi-conducteurs 2D directement sur ceux-ci. »
Les semi-conducteurs sont à la base de l’informatique moderne, et alors que l’industrie se lance dans une course vers des composants plus petits, plus rapides et plus efficaces, l’intégration de matériaux plus performants et d’une épaisseur atomique, comme le diséléniure de tungstène, devient une priorité croissante.
La fabrication conventionnelle de dispositifs nécessite de faire croître le semi-conducteur 2D séparément, généralement à des températures très élevées, puis de le transférer en plusieurs étapes. Si les matériaux 2D promettent de surpasser le silicium sur certains plans, il s’est avéré difficile de transformer leur potentiel en laboratoire en applications industrielles pertinentes, en grande partie en raison de la fragilité des matériaux pendant le processus de transfert.
« Le processus de transfert peut dégrader le matériau et nuire à ses performances », explique M. Iyengar, qui fait partie du groupe de recherche de Pulickel Ajayan à Rice.
L’équipe de Rice a optimisé les matériaux précurseurs afin d’abaisser la température de synthèse du semi-conducteur 2D et a démontré qu’il se développe de manière contrôlée et directionnelle.
« Comprendre comment ces semi-conducteurs 2D interagissent avec les métaux, en particulier lorsqu’ils sont développés in situ, est vraiment précieux pour la fabrication et l’évolutivité futures des dispositifs », a commenté Ajayan, professeur d’ingénierie Benjamin M. et Mary Greenwood Anderson à Rice et professeur de science des matériaux et de nano-ingénierie.
À l’aide d’outils d’imagerie et d’analyse chimique avancés, l’équipe a confirmé que la méthode préserve l’intégrité des contacts métalliques, qui sont vulnérables aux dommages à haute température.
