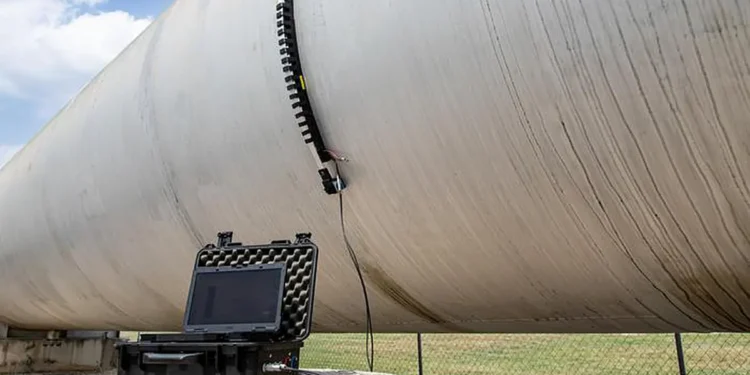

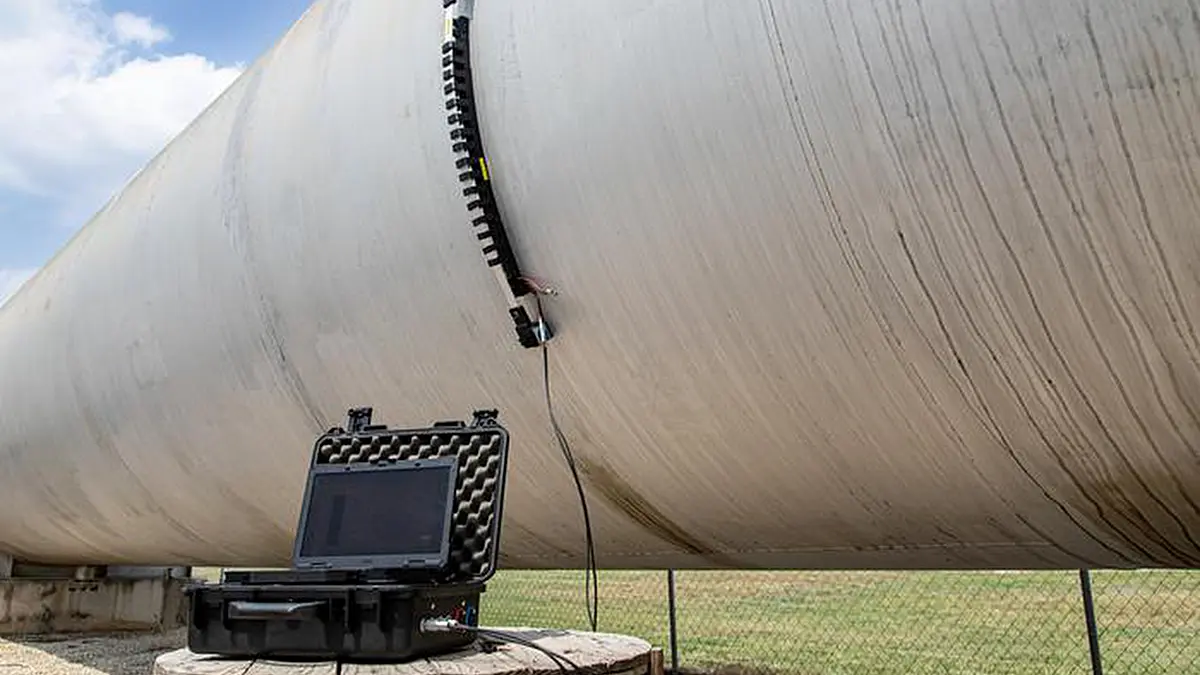

Le Southwest Research Institute (SwRI) a créé une sonde à transducteur magnétostrictif (MST) qui utilise la technologie des ondes ultrasonores guidées pour détecter la corrosion dans les réservoirs de stockage, un processus qui nécessite normalement de vider le réservoir et de vérifier la corrosion manuellement. La sonde du SwRI s’attache à l’extérieur d’un réservoir de stockage, ce qui permet une méthode de détection de corrosion plus économique et efficace.
Le SwRI MST 8×8 est une bande flexible de huit capteurs ultrasonores qui génèrent des ondes acoustiques le long d’une structure. La technique identifie les anomalies lorsque les ondes sont réfléchies vers le capteur par la corrosion et d’autres défauts. Plus précisément, la sonde utilise des ondes guidées de cisaillement horizontal, idéales pour détecter les défauts en raison de leur sensibilité et de leur précision. Le SwRI est un leader des technologies d’inspection avancées, avec une expertise considérable dans les MST.
« De nombreuses industries exigent que les réservoirs de stockage soient inspectés régulièrement, explique le Dr Sergey Vinogradov du SwRI, auteur d’un article récent détaillant l’efficacité du SwRI MST 8×8. Cela peut être un processus très coûteux, car il nécessite de vider, nettoyer et inspecter manuellement le réservoir. En permettant une inspection sans vider le réservoir, notre sonde réduit les temps d’arrêt coûteux et améliore la sécurité des inspections, en évitant le travail dans des espaces confinés dangereux. »
Le SwRI a effectué des tests rigoureux sur le terrain de la sonde sur une série de réservoirs de stockage, bien que la technologie puisse également être appliquée aux coques de navires, aux éoliennes, aux fusées, aux pipelines et autres structures. Le réseau de huit capteurs de la sonde lui permet également de collecter des données sous plusieurs angles, augmentant la précision.
Cette configuration prend en charge la capture matricielle complète, ce qui donne au système la capacité de créer des cartes 2D très détaillées des réservoirs.
« Les données de la sonde sont traitées avec un algorithme d’imagerie avancé, la méthode de focalisation totale, qui génère ces cartes, souligne Vinogradov. Par conséquent, au lieu d’indiquer simplement la présence d’une anomalie, elle peut créer une carte haute résolution de la structure, montrant les zones avec une corrosion potentielle. Cela aide les utilisateurs à évaluer l’étendue des dommages pour décider quand programmer des réparations de réservoir coûteuses et longues. »
La sonde fonctionne également bien avec des géométries complexes, telles que les surfaces courbes et les attaches, qui peuvent interférer avec les méthodes d’inspection traditionnelles.
La technique d’inspection est utile pour un large éventail d’industries, y compris le pétrole et le gaz, l’aérospatiale, la fabrication, le transport maritime, l’eau et les services publics municipaux. Le SwRI offrira la technologie via des ventes d’équipements, des licences et des transferts de technologie aux entreprises d’inspection.
Article : Screening of Corrosion in Storage Tank Walls and Bottoms Using an Array of Guided Wave Magnetostrictive Transducers – Journal : Sensors – Méthode : Observational study – DOI : Lien vers l’étude
Source : SWRI
