L’éclairage est un pilier fondamental de notre ère numérique. Sous nos pieds et par-delà les mers, des câbles optiques transportent des informations, encapsulées dans des faisceaux lumineux, à travers des fils aussi fins qu’un cheveu. Mais que se passerait-il si ces fils étaient encore plus minces, au point d’être quasiment plats ?
La découverte d’un professeur curieux
L’idée de créer des fils optiques en 2D est venue du Professeur Jiwoong Park de l’Université de Chicago. Après des expérimentations minutieuses, lui et son équipe ont découvert qu’une feuille de cristal de verre, de quelques atomes d’épaisseur, pouvait capturer et transporter la lumière. Étonnamment, cette lumière pouvait parcourir jusqu’à un centimètre, une distance impressionnante dans le monde de l’informatique photonique.
Des circuits photoniques redimensionnés
Leur recherche a mis en évidence des circuit photoniques 2D, qui pourraient paver la voie à de nouvelles technologies. Jiwoong Park, émerveillé par cette découverte, a déclaré : « Nous avons été totalement surpris par la puissance de ce cristal ultra-mince ; il peut non seulement contenir de l’énergie, mais aussi la transporter mille fois plus loin que ce que l’on a vu dans des systèmes similaires. »
La nouvelle voie de la lumière
Ce système innovant redéfinit la façon dont la lumière est dirigée. Au lieu d’encapsuler entièrement la lumière à l’intérieur d’un guide, une partie du photon émerge du cristal pendant son voyage. C’est un peu comme si, plutôt que de transporter des valises dans des tubes à l’aéroport, on les posait sur un tapis roulant. Une méthode qui offre une plus grande flexibilité dans la construction de dispositifs complexes avec ces cristaux.
Les scientifiques s’intéressent également à la construction de circuits photoniques très fins qui pourraient être empilés pour intégrer de nombreux autres dispositifs minuscules dans la même zone de la puce. Le cristal de verre utilisé pour ces expériences était du disulfure de molybdène, mais les principes devraient fonctionner pour d’autres matériaux.
Les applications potentielles de cette découverte sont vastes. De la conception de capteurs microscopiques à la création de circuits photoniques superposés pour augmenter la densité d’intégration sur une puce, le potentiel est immense. Jiwoong Park imagine même utiliser ces guides d’ondes pour détecter la présence de molécules spécifiques dans un échantillon liquide.
Si des théoriciens avaient prédit l’existence de ce phénomène, sa concrétisation en laboratoire a nécessité des années de travail acharné. Hanyu Hong, co-auteur de l’étude, a souligné : « Il s’agissait d’un problème très difficile mais satisfaisant, car nous entrions dans un domaine complètement nouveau. Nous avons donc dû concevoir nous-mêmes tout ce dont nous avions besoin, de la culture du matériau à la mesure du mouvement de la lumière« ,
En synthèse
La découverte des circuits photoniques 2D marque une étape cruciale dans le monde de la photonique. Les potentialités offertes par cette innovation pourraient transformer de nombreux domaines, de la communication à la détection moléculaire. Seul l’avenir nous dira jusqu’où cette découverte nous mènera.
Pour une meilleure compréhension
- Qu’est-ce qu’un circuit photonique en 2D ?
- C’est un circuit qui utilise une feuille de cristal de verre ultra-mince pour transporter la lumière, offrant des propriétés et des applications uniques.
- Quelle est la principale différence entre les guides d’ondes traditionnels et ceux en 2D ?
- Dans les guides d’ondes 2D, une partie du photon émerge du cristal pendant son voyage, contrairement aux guides traditionnels où le photon est entièrement encapsulé.
- Quelles sont les applications potentielles de cette technologie ?
- Elle pourrait être utilisée pour concevoir des capteurs microscopiques, des circuits photoniques superposés, et bien d’autres technologies innovantes.
La recherche, publiée dans Science (« Wafer-scale δ waveguides for integrated two-dimensional photonics« ), démontre ce qui est essentiellement des circuits photoniques en 2D, et pourrait ouvrir la voie à de nouvelles technologies.

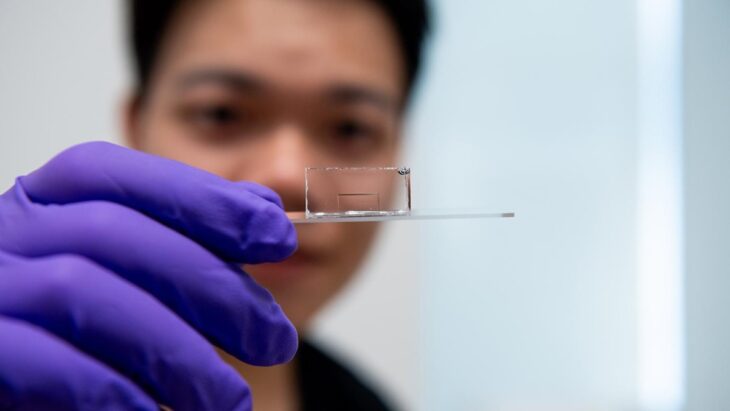

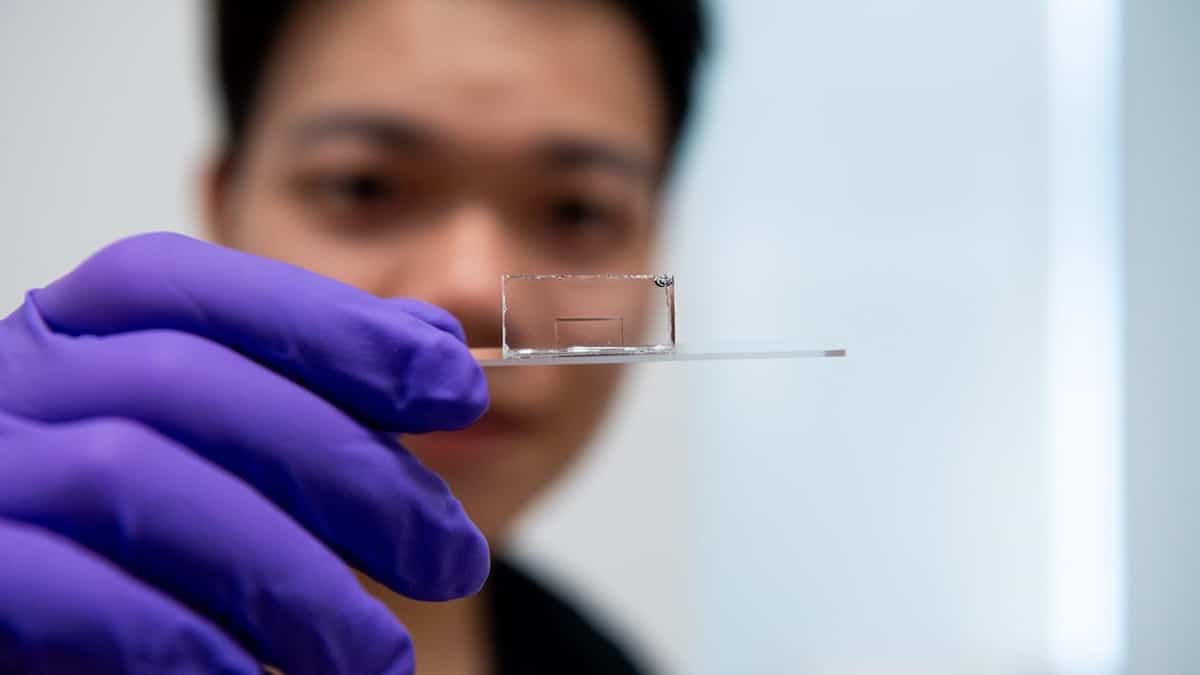

Légende illustration principale : Des scientifiques de l’université de Chicago ont découvert qu’un cristal de verre d’une épaisseur de quelques atomes seulement peut piéger et transporter la lumière et pourrait être utilisé pour des applications. Le matériau est visible sous la forme d’une fine ligne au centre du plastique, tenu par Hanyu Hong, coauteur de l’étude. (Image : Jean Lachat)
