Les pattes de l’insecte s’étendent en éventail sous l’eau, formant une rame parfaite, mais se replient lorsqu’elles sont retirées – un système efficace pour se déplacer à la surface de l’eau. Un robot doté de pieds similaires est presque aussi agile.
Une équipe de chercheurs de l’université de Californie à Berkeley, de l’Institut de technologie de Géorgie et de l’université d’Ajou en Corée du Sud a révélé que les hélices uniques en forme d’éventail des rongeurs d’eau Rhagovelia – qui leur permettent de glisser sur des cours d’eau rapides – s’ouvrent et se ferment passivement, comme un pinceau, dix fois plus vite qu’un clignement de paupières. Inspirée par cette innovation biologique, l’équipe a mis au point un robot révolutionnaire à l’échelle de l’insecte qui intègre des ventilateurs auto-morphes qui imitent les mouvements agiles des insectes Rhagovelia. Cette étude montre comment la forme et la fonction d’une adaptation biologique façonnée par la sélection naturelle peuvent améliorer la locomotion et l’endurance des stridents aquatiques et des robots de bioingénierie sans entraîner de coûts énergétiques supplémentaires.
Un ventilateur automatique améliore le mouvement interfacial

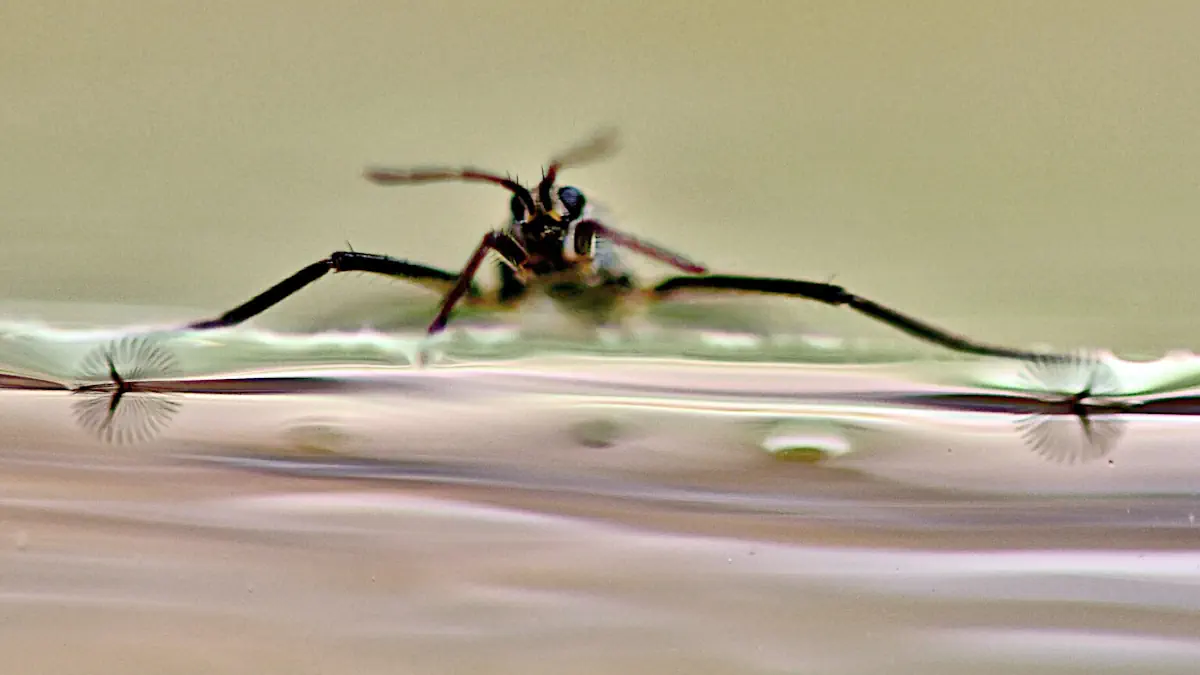

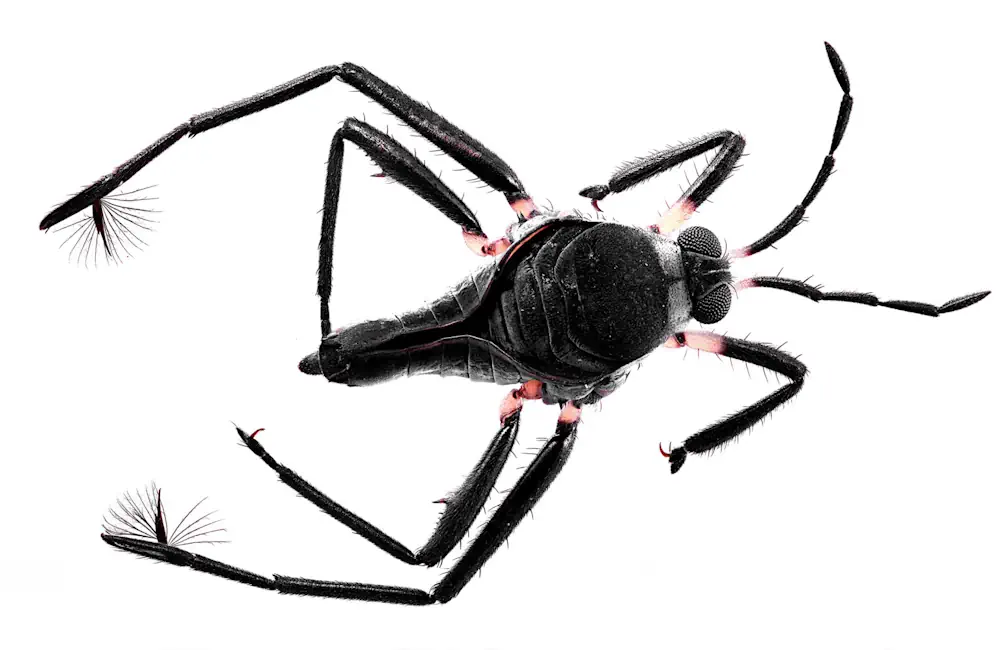

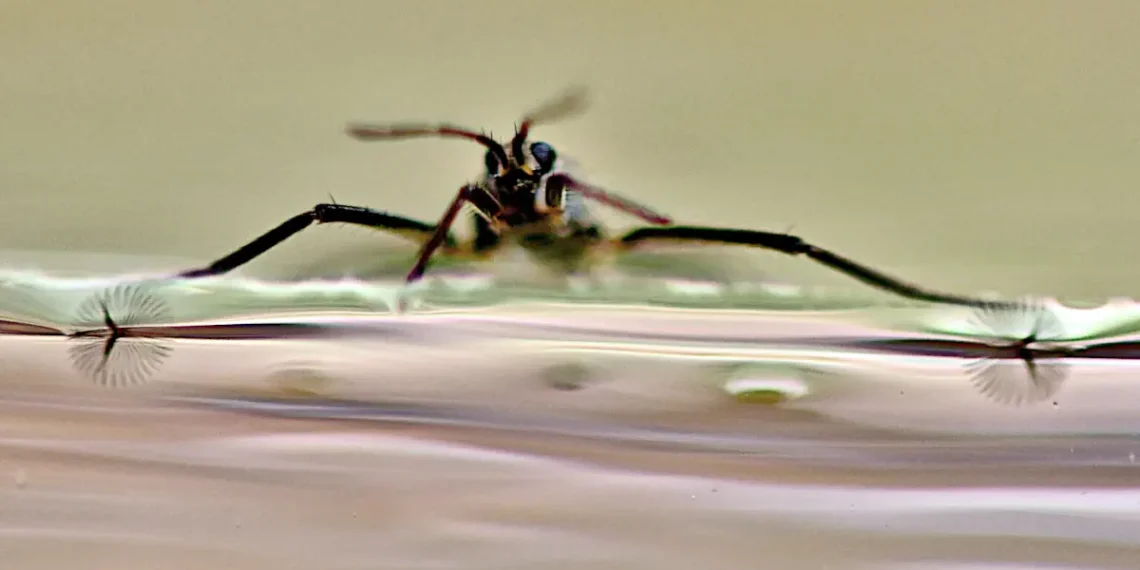

Les araignées d’eau Rhagovelia sont uniques parmi les araignées d’eau, car ces insectes semi-aquatiques de quelques millimètres utilisent des structures spécialisées en forme de ventilateur sur leurs pattes de propulsion qui leur permettent d’effectuer des virages rapides et des accélérations soudaines.
« J’ai été intrigué la première fois que j’ai vu des araignées d’eau pendant que je travaillais comme post-doctorant à l’université d’État de Kennesaw pendant la pandémie », a déclaré Victor Ortega-Jimenez, biologiste intégratif actuellement à l’université de Californie à Berkeley, auteur principal de l’étude. Ortega-Jimenez avait déjà étudié les performances de saut des grands insectes aquatiques Gerridae dans des eaux instables, mais les insectes Rhahovelia étaient différents. « Ces minuscules insectes glissaient et tournaient si rapidement à la surface des cours d’eau turbulents qu’ils ressemblaient à des insectes volants. Comment font-ils ? Cette question m’a taraudé et il m’a fallu plus de cinq ans d’un incroyable travail collaboratif pour y répondre. »
Jusqu’à présent, on pensait que ces éventails étaient uniquement actionnés par la force musculaire. Cependant, une étude publiée aujourd’hui dans Science rapporte que les éventails plats en forme de ruban de Rhagovelia peuvent au contraire se transformer passivement grâce à la tension superficielle et aux forces élastiques, sans recourir à l’énergie musculaire.
« Observer pour la première fois un éventail isolé se déployer passivement presque instantanément au contact d’une goutte d’eau était tout à fait inattendu », a ajouté le Dr Ortega-Jimenez.
Cette combinaison remarquable de pliabilité pendant la récupération des pattes et de rigidité pendant la propulsion permet aux insectes d’effectuer des virages serrés en seulement 50 millisecondes et de se déplacer à des vitesses pouvant atteindre 120 fois la longueur de leur corps par seconde, rivalisant ainsi avec les manœuvres aériennes rapides des mouches volantes.
La collaboration est essentielle
Lorsque le Dr Ortega-Jimenez a rejoint Georgia Tech en 2020 après avoir quitté KSU, il a présenté le projet et ses observations préliminaires sur les insectes Rhagovelia au Dr Saad Bhamla, qui s’est montré fasciné et désireux d’approfondir la question. C’est le Dr Bhamla qui a fait appel au groupe du Dr Je-Sung pour collaborer au projet, ouvrant ainsi de nouvelles possibilités d’intégrer la biologie, la physique et la robotique dans le projet.
« J’ai vu une véritable découverte qui se cachait sous nos yeux. Souvent, nous pensons que la science est l’apanage de génies solitaires, mais cela est loin d’être vrai. La science moderne repose sur des équipes interdisciplinaires de scientifiques curieux qui travaillent ensemble, au-delà des frontières et des disciplines, pour étudier la nature et concevoir de nouvelles machines bio-inspirées », a précisé le Dr Bhamla.
Cet effort interdisciplinaire, intégrant la biologie expérimentale, la physique des fluides et la conception technique, s’est poursuivi pendant plus de cinq ans.
Rhagobot est né : la nouvelle génération de robots araignées d’eau
La création d’un robot de la taille d’un insecte inspiré des araignées d’eau représentait un défi de taille, notamment parce que la conception microstructurale de l’éventail restait un mystère. La percée a eu lieu lorsque le Dr Dongjin Kim et le professeur Je-Sung de l’université d’Ajou ont capturé des images haute résolution de l’éventail à l’aide d’un microscope électronique à balayage, ce qui leur a permis de découvrir la solution à cette énigme.
« Au départ, nous avons conçu différents types de ventilateurs cylindriques, qui correspondent généralement à l’idée que nous nous faisons des cheveux. Cependant, la dualité fonctionnelle du ventilateur (rigidité pour générer une poussée et flexibilité pour pouvoir se replier) ne pouvait pas être obtenue avec des structures cylindriques. Après de nombreuses tentatives, nous avons surmonté ce défi en concevant un ventilateur en forme de ruban plat. Nous soupçonnions fortement que les éventails biologiques pouvaient avoir une morphologie similaire, et nous avons finalement découvert que l’éventail Rhagovelia possédait effectivement une micro-architecture en ruban plat, ce qui n’avait jamais été signalé auparavant. Cette découverte a confirmé le principe de conception de notre éventail artificiel en ruban plat », a indiqué le Dr Dongjin Kim, chercheur postdoctoral à l’université d’Ajou et auteur principal de cette étude.

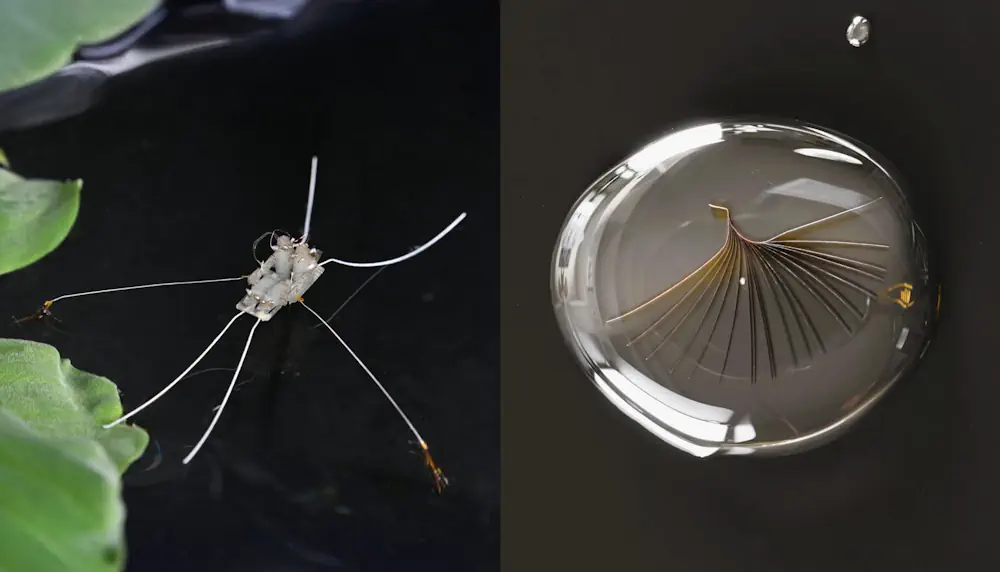

Grâce à ces connaissances, ils ont pu décoder la base structurelle et le fonctionnement de ce système de propulsion naturel et le recréer sous forme robotique. Le résultat a été la conception d’un ventilateur élastocapillaire d’un milligramme qui se déploie tout seul, intégré à un robot de la taille d’un insecte. Ce microrobot est capable d’améliorer la poussée, le freinage et la maniabilité, ce qui a été validé par des expériences impliquant à la fois des insectes vivants et des prototypes robotiques.
