Horloge atomique : vers une miniaturisation sans précédent

Dans un monde où le temps est essentiel, une nouvelle découverte technologique pourrait bousculer notre façon de mesurer la précision temporelle. Des chercheurs ont conçu un prototype inédit de horloge atomique miniature. Découvrons cette innovation qui promet d’améliorer la précision temporelle sur de longues durées.

La révolution de l’horloge atomique

Publiés dans Nature Communications, les travaux des chercheurs de l’Institut National des Standards et Technologies (NIST) et du Georgia Tech ont conduit à la création d’une horloge à faisceau sur puce, une première en son genre. Les horloges atomiques, dont la conception remonte aux années 1950, utilisent des faisceaux d’atomes envoyés à travers une chambre à vide. Ces atomes, placés dans un état quantique spécifique, commencent à « tiquer ». Leur taux de « tic-tac » est ensuite mesuré à l’autre extrémité de la chambre. Grâce à cette précision, les horloges atomiques permettent de régler d’autres horloges.

Le NIST utilise des faisceaux atomiques pour la mesure du temps depuis les années 1950. Bien qu’elles soient précises et stables, ces horloges ont l’inconvénient d’être peu portables. En effet, les chambres à vide, essentielles à leur bon fonctionnement, sont souvent volumineuses, en raison notamment de la taille de la cavité micro-onde utilisée pour sonder le « tic-tac » atomique. Les horloges commerciales plus petites, de la taille d’une mallette, consomment néanmoins beaucoup d’énergie (environ 50 watts).

Horloges atomiques à l’échelle d’une puce

En 2001, le NIST a développé les horloges atomiques à l’échelle d’une puce (CSAC). Grâce aux progrès des techniques de microfabrication, les chercheurs du NIST ont pu réaliser des cellules à vapeur minuscules, où sont retenus et mesurés les atomes de l’horloge. Ces horloges, de la taille d’un grain de riz, consomment peu d’énergie et peuvent fonctionner sur batterie.

Elles ont trouvé de nombreuses applications, de l’exploration pétrolière et gazière sous-marine à la navigation militaire en passant par les télécommunications. Cependant, la précision de ces horloges tend à dériver lorsque les températures fluctuent ou lorsque le gaz entourant les atomes se dégrade.

Un dispositif inédit

Les chercheurs ont conçu un dispositif à faisceau atomique à l’échelle d’une puce en utilisant une pile de couches de silicium et de verre gravées. Ce dispositif est une version hautement miniaturisée des chambres utilisées dans les horloges à faisceau atomique.

Dans ce dispositif, une chambre contient une petite pilule de rubidium. Lorsqu’elle est chauffée, elle libère un flux d’atomes de rubidium à travers des microcapillaires, des canaux de seulement 100 micromètres de largeur. Ces microcapillaires sont reliés à une autre chambre dotée de matériaux capables d’absorber les molécules de gaz individuelles, contribuant à maintenir la propreté du vide dans les microcapillaires.

Un prototype prometteur

Actuellement, ce dispositif à faisceau atomique sur puce est un prototype pour une horloge atomique miniature. Les premiers tests montrent des performances légèrement inférieures aux CSAC existantes, mais les chercheurs entrevoient une voie vers une stabilité accrue. Ils espèrent accroître leur précision d’un facteur 10, et surpasser la stabilité des CSAC existantes de 100 fois sur des échelles de temps de plusieurs semaines.

Une collaboration est en cours avec les laboratoires HRL, l’université de Boulder au Colorado et Virginia Tech pour explorer la miniaturisation possible de cette technologie.

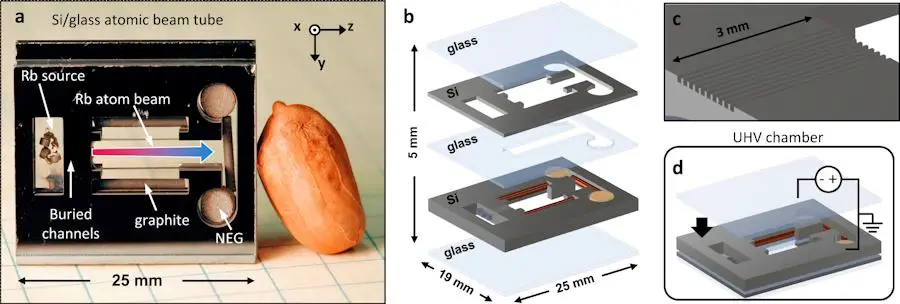

a Image d’un dispositif à faisceau atomique avec les composants étiquetés (cacahuète à l’échelle). La vapeur de Rb dans la cavité de la source alimente un réseau de microcapillaires enterrés et forme un faisceau atomique (indiqué par une flèche rouge-bleue) dans la cavité de dérive. Des pompes non évaporables (NEG) et du graphite maintiennent l’environnement sous vide dans le dispositif. b Vue agrandie du dispositif à faisceau montrant les couches de composants ainsi que les distributeurs de pilules de Rb, les tiges de graphite et les pompes NEG. c Schéma du réseau de microcapillaires gravé dans une plaquette de Si. Chaque capillaire a une section carrée de 100 µm × 100 µm. Le réseau collimate le faisceau atomique et assure un pompage différentiel entre les régions de la source et de la dérive. d La liaison anodique finale qui scelle hermétiquement le dispositif se produit dans une chambre à ultravide (UHV).

En synthèse

Cette innovation, combinant la stabilité des horloges à faisceau atomique avec la portabilité des CSAC, pourrait bien représenter l’avenir de la mesure précise du temps. Bien que le prototype actuel présente encore des lacunes en termes de stabilité par rapport aux CSAC, les chercheurs sont optimistes quant à la possibilité d’améliorations significatives.

Pour une meilleure compréhension

Qu’est-ce qu’une horloge atomique ?

Une horloge atomique est un type d’horloge qui utilise la vibration d’atomes pour mesurer le temps avec une précision extrêmement élevée. Elle est fondée sur la physique quantique, en particulier sur le mouvement des électrons dans les atomes.

Comment fonctionne une horloge à faisceau atomique ?

Une horloge à faisceau atomique envoie un faisceau d’atomes à travers une chambre à vide. À une extrémité de la chambre, les atomes sont placés dans un état quantique spécifique et ils commencent à « tiquer ». À l’autre extrémité, leur taux de « tic-tac » est mesuré. C’est cette précision qui permet de régler d’autres horloges.

Quels sont les avantages et les inconvénients des CSAC ?

Les horloges atomiques à l’échelle d’une puce (CSAC) sont petites et consomment peu d’énergie, elles peuvent donc fonctionner sur batterie et être utilisées dans des situations où le GPS ne peut pas atteindre. Cependant, leur précision a tendance à dériver lorsque les températures fluctuent ou lorsque le gaz entourant les atomes se dégrade.

Qu’est-ce que le dispositif à faisceau atomique à l’échelle d’une puce ?

Le dispositif à faisceau atomique à l’échelle d’une puce est une version miniaturisée de l’horloge à faisceau atomique. Il a été fabriqué en empilant des couches de silicium et de verre gravées. Une de ses chambres contient une petite pilule de rubidium qui, lorsqu’elle est chauffée, libère un flux d’atomes de rubidium à travers des microcapillaires, des canaux très étroits.

Quels sont les objectifs des chercheurs pour améliorer ce prototype ?

Les chercheurs espèrent accroître la précision du prototype d’un facteur 10 et surpasser la stabilité des CSAC existantes de 100 fois sur des échelles de temps de plusieurs semaines. Ils travaillent actuellement avec les laboratoires HRL, l’université de Boulder au Colorado et Virginia Tech pour explorer la miniaturisation possible de cette technologie.

Quelles sont les applications potentielles de cette nouvelle technologie ?

La miniaturisation de l’horloge atomique pourrait ouvrir la voie à de nombreuses applications, notamment dans des domaines où la précision du temps est essentielle. Parmi les applications envisageables, citons l’exploration pétrolière et gazière sous-marine, la navigation militaire, les télécommunications, et d’autres domaines où une mesure précise du temps sur de longues périodes est requise.

Légende illustration principale : Alexander Staron (à gauche), William McGehee et Gabriela Martinez, du NIST, ont travaillé ensemble sur une nouvelle version à l’échelle de la puce d’une horloge à faisceau atomique, une fraction minuscule de la taille de l’instrument original montré ici.

Article : Gabriela D. Martinez, Chao Li, Alexander Staron, John Kitching, Chandra Raman et William R. McGehee. Une horloge à faisceau atomique à l’échelle d’une puce. Nature Communications. Publié en ligne le 13 juin 2023. DOI: 10.1038/s41467-023-39166-1
