Les revêtements à couleur structurelle offrent une vivacité et une durabilité exceptionnelles, mais leur utilisation reste limitée dans de nombreuses applications en raison des coûts élevés des matériaux et de la complexité de fabrication. Une nouvelle étude démontre la fabrication de revêtements optiques multicouches à partir de poudres de minéraux naturels non traités par évaporation sous faisceau électronique pour répondre à la première limite. Cette recherche met en lumière une voie économique pour produire des revêtements optiques à partir de matières premières peu raffinées, avec des applications potentielles en photonique, optoélectronique et dans les technologies de couleur durables.
Les revêtements à couleur structurelle ont attiré une attention considérable dans le domaine de la photonique en raison de leur vivacité inégalée, de leur durabilité exceptionnelle et de leur résistance environnementale. Contrairement aux pigments organiques traditionnels, ces revêtements produisent la couleur par interférence lumineuse dans des couches minces empilées, ce qui leur permet de résister aux rayons UV, à l’humidité, aux fluctuations de température et à l’exposition chimique. Cependant, l’adoption généralisée des revêtements à couleur structurelle est actuellement limitée par le coût élevé des matières premières raffinées et par les procédés de dépôt sous vide typiquement destinés aux dispositifs électroniques.

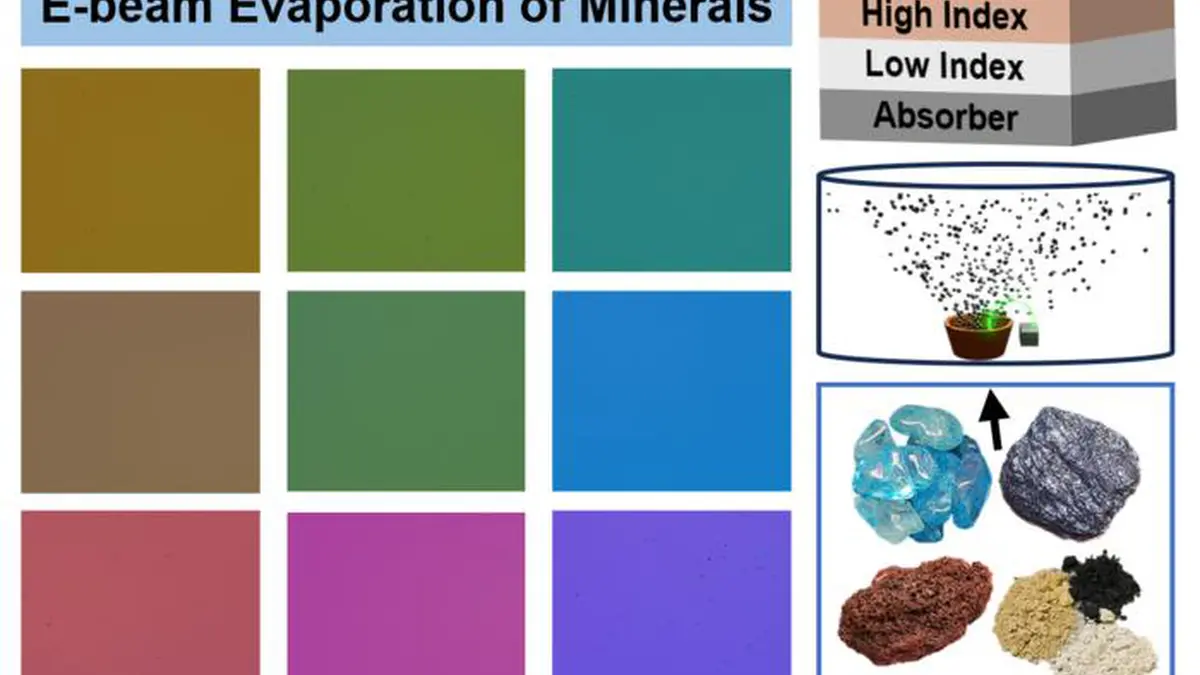

Pour surmonter ces barrières économiques et techniques, le professeur L. Jay Guo de l’Université du Michigan a adopté une approche démontrant que les minéraux naturels peuvent être utilisés directement pour produire des couleurs structurelles par interférence sans raffinage préalable. L’étude explore l’utilisation de poudres minérales brutes, telles que le SiO2, le TiO2 et les oxydes de fer/cuivre (Fe2O3 et CuO) pour déposer des couches minces qui atteignent les propriétés optiques requises pour un revêtement à couleur structurelle. Les chercheurs se sont concentrés sur la structure Haut-Bas-Absorbant (HLA), qui utilise des couches diélectriques avec des indices de réfraction distincts pour produire des couleurs vives allant du jaune au violet en passant par le vert.
Un résultat clé de la recherche est que l’évaporation sous faisceau électronique favorise la distillation et la purification de ces matériaux naturels pendant le processus de dépôt. Par exemple, l’étude note que des matériaux comme la scorie et la topaze bleue, bien que contenant des impuretés, ont produit des films similaires au SiO2 en raison des propriétés spécifiques de pression de vapeur de la silice.
Pour permettre l’application des revêtements sur des substrats arbitraires comme le verre et le plastique, l’équipe a développé un mélange spécifique de poudres de CuO et de Fe2O3 . Bien que ces minéraux soient instables individuellement, le mélange a formé un film stable avec une absorption de type métallique et une conductivité électrique. Cette innovation permet à la plateforme de couleur structurelle de s’étendre au-delà des plaquettes de silicium vers des surfaces plus pratiques.
La recherche a utilisé des techniques de caractérisation avancées, notamment l’ellipsométrie, la spectroscopie photodélectronique X (XPS) et des simulations de réflectance optique, pour valider les performances des films dérivés de minéraux. Les résultats ont montré une forte concordance entre les couleurs structurelles simulées et mesurées, confirmant que les poudres céramiques peuvent produire des revêtements de qualité optique avec des propriétés reproductibles.
En combinant les effets de distillation de l’évaporation sous faisceau électronique avec la conception HLA, cette méthode établit une voie évolutive et durable pour produire des revêtements à couleur structurelle avec des coûts matériels et un impact environnemental considérablement réduits.
Article : Use of natural minerals toward cost-effective fabrication of layered structural colors by physical vapor deposition – Journal : Optics and Photonics Research – Méthode : Experimental study – DOI : 10.55092/opr20250002
