Des chercheurs de l’Université des sciences et technologies de Hong Kong (HKUST) ont développé une nouvelle architecture de puce permettant aux dispositifs acoustiques miniaturisés des smartphones de supporter des charges de puissance plus de 12 fois supérieures tout en maintenant un fonctionnement plus frais et plus stable. Testée sur des transducteurs vibrant plus de deux milliards de fois par seconde, la nouvelle plateforme – nommée « Layered Acoustic Wave » (LAW) – a réduit l’élévation de température de fonctionnement de 70 % et a établi un record de densité de puissance seuil de 36,4 W/mm². Cette percée lève une restriction vieille de plusieurs décennies qui confinait les puces acoustiques au traitement de petits signaux, ouvrant la voie à une nouvelle génération d’applications allant des communications satellites directes vers les téléphones portables et des réseaux 6G à la conversion d’énergie compacte.
La recherche a été menée par une équipe de recherche dirigée par le Professeur YANG Yansong, professeur assistant au département de génie électronique et informatique (ECE), avec son étudiant doctorant QIAN Fangsheng comme premier auteur. Le résultat de la recherche a été publié dans la revue internationale Nature Communications sous le titre « Suppressing Acoustomigration and Temperature Rise for High-Power Robust Acoustics ». Tous les auteurs de l’article sont membres du laboratoire Radio Frequency Microsystem (RFMY) du département de génie électronique et informatique de HKUST.
Les dispositifs à ondes acoustiques comptent parmi les puces les plus omniprésentes et pourtant les moins connues de la vie moderne. Ils convertissent les signaux électromagnétiques en ondes sonores vibrant à des fréquences gigahertz (GHz), filtrant les signaux radiofréquence pour chaque smartphone et station de base mobile. Parce que le son se propage environ 100 000 fois plus lentement que la lumière, les dispositifs acoustiques peuvent compresser l’énergie des fréquences GHz à l’échelle d’une puce, les rendant irremplaçablement compacts. Aujourd’hui, les dispositifs acoustiques s’étendent également vers des frontières interdisciplinaires – se couplant aux qubits pour traiter l’information quantique, pilotant des systèmes microfluidiques et acousto-optiques, et servant d’unités de stockage d’énergie non magnétiques pour la conversion d’énergie durable.
La valeur stratégique de l’acoustique haute puissance devient de plus en plus évidente : en 2025, SpaceX a acquis la société de filtres acoustiques Akoustis Technologies pour développer des filtres acoustiques haute performance pour les réseaux satellites directs vers les téléphones portables – des applications dans lesquelles la capacité de gestion de la puissance détermine directement le succès ou l’échec de la liaison entre le satellite et le téléphone de l’utilisateur.
Pourtant, un goulet d’étranglement fondamental est resté non résolu pendant des décennies : les dispositifs acoustiques ont du mal à fonctionner de manière fiable à haute puissance. Tout comme des secousses violentes peuvent disloquer des objets et générer de la chaleur, la vibration GHz haute puissance concentre une densité d’énergie énorme dans un volume minuscule, déclenchant trois mécanismes de défaillance imbriqués : les contraintes mécaniques et l’auto-échauffement entraînent l’« acoustomigration », dans laquelle les atomes métalliques des électrodes migrent pour former des protubérances et des vides, provoquant une défaillance du circuit ; la chaleur accumulée modifie la vitesse acoustique, provoquant une dérive de la fréquence de fonctionnement hors cible ; et les contraintes concentrées fissurent ou délaminent le film mince piézoélectrique.
Les contre-mesures existantes se concentrent presque entièrement sur le bas du dispositif – en passant à des substrats coûteux à haute conductivité thermique tels que le carbure de silicium ou le diamant. Mais la couche piézoélectrique elle-même conduit mal la chaleur, de sorte que la chaleur et les contraintes restent piégées près de la surface supérieure où le dispositif vibre réellement. Parallèlement, un consensus de longue date dans le domaine a soutenu que la surface supérieure d’un dispositif à ondes acoustiques doit rester en contact avec l’air afin de confiner l’énergie acoustique. Ce point de vue a apparemment exclu la possibilité d’ingénierie de la frontière même où la défaillance prend naissance.

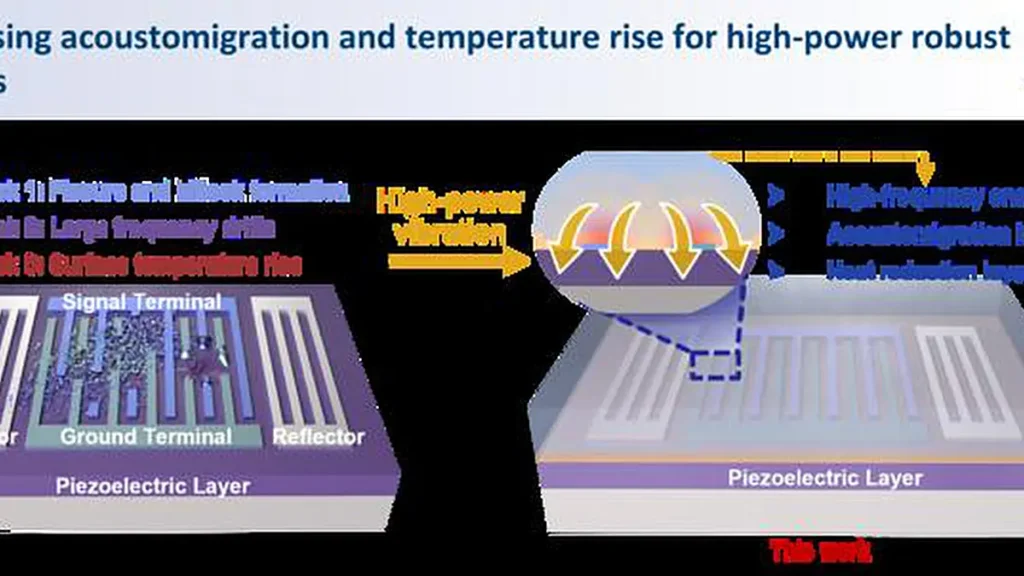

L’équipe de recherche dirigée par le professeur Yang a renversé ce consensus. Leur architecture LAW « enterre » la surface vibrante d’un dispositif à film mince en niobate de lithium sous une frontière supérieure composite : d’abord une couche d’isolation en dioxyde de silicium, puis une surcouche de silicium amorphe « quasi-infinie » beaucoup plus épaisse que la longueur d’onde acoustique. Grâce à des analyses théoriques et des simulations, l’équipe a découvert que l’onde acoustique, contrairement aux attentes, reste fermement confinée près de la surface – tandis que l’empilement ajouté assume trois rôles à la fois.
L’épaisse surcouche de silicium amorphe sert d’abord de couche de confinement mécanique, remodelant la distribution du champ de contraintes pour réduire la contrainte maximale à l’interface des électrodes à environ un quart – éliminant directement la force motrice derrière l’acoustomigration. Ensuite, elle agit comme un dissipateur thermique intégré : avec une conductivité thermique environ deux ordres de grandeur supérieure à celle de l’air, elle ouvre des canaux verticaux qui évacuent rapidement la chaleur des points chauds. En même temps, elle fonctionne comme une couche de compensation de dilatation thermique, maintenant la fréquence stable sous de grandes variations de température. Loin de sacrifier les performances, la frontière redessinée augmente la fréquence de fonctionnement à la même longueur d’onde d’environ 25 % et réduit la perte d’amortissement d’environ 30 %, avec la capacité de s’adapter aux bandes sub-6 GHz – le tout obtenu avec des procédés de fabrication standard et peu coûteux.
Lors de tests standardisés de haute puissance au niveau des composants, les avantages de LAW étaient frappants. Sous des charges de puissance identiques, l’élévation de température en régime permanent du transducteur LAW n’était que de 5,2 °C, contre 17,4 °C pour un dispositif de contrôle à ondes acoustiques de surface à film mince (TF-SAW) de pointe – soit une réduction de 70 %. Le dispositif LAW a résisté à une densité de puissance injectée de 45,61 dBm/mm² (36,4 W/mm²), soit 12,73 fois le seuil du contrôle TF-SAW, tout en maintenant un coefficient de température de fréquence de premier ordre de −13 ppm/°C sur une plage de température ultra-large de 475 °C (−150 °C à 325 °C). À −85 °C, le seuil est monté à 49,45 dBm/mm² (88,11 W/mm²), représentant une augmentation de 13,85 fois par rapport au seuil de contrôle TF-SAW, d’une importance particulière pour les systèmes acoustiques quantiques cryogéniques. L’analyse des défaillances a corroboré le mécanisme sous-jacent : les dispositifs TF-SAW ont présenté une migration sévère des électrodes et une fissuration du film piézoélectrique, tandis que les dispositifs LAW fonctionnant à une puissance bien plus élevée n’ont montré aucune migration aussi sévère.
Le professeur Yang a déclaré : « Pendant des décennies, la communauté a accepté deux « évidences » : que la surface d’un dispositif à ondes acoustiques doit rester ouverte à l’air, et que le fonctionnement à haute puissance était hors de portée. Nous avons prouvé que ces deux hypothèses peuvent être brisées en même temps. Plutôt que de courir après des matériaux de substrat de plus en plus coûteux au bas du dispositif, qui ne peuvent qu’améliorer légèrement la dissipation thermique, nous avons choisi de redéfinir la frontière au-dessus – transformant la région la plus fragile (la pire dissipation thermique) du dispositif en son atout le plus solide. Cela fait passer la technologie acoustique des composants à petits signaux à une véritable plateforme haute puissance, répondant aux exigences des applications émergentes telles que la connectivité satellite directe vers le téléphone, les réseaux 6G et la conversion d’énergie. »
Le premier auteur de l’article, Qian Fangsheng, a déclaré : « La beauté de cette architecture réside dans le fait qu’une seule couche de matériau simple et peu coûteuse accomplit trois tâches à la fois : elle évacue la chaleur des points chauds, compense la dérive de fréquence et – plus important encore – redistribue les contraintes mécaniques, réduisant la contrainte maximale qui entraîne la migration des métaux à environ un quart. Nous ne retardons pas simplement la défaillance en refroidissant le dispositif ; nous éliminons la défaillance elle-même à sa racine physique. »
Parce que l’approche redéfinit les conditions aux limites plutôt que de dépendre d’un matériau particulier, ses principes de conception sont largement applicables à la grande famille des systèmes acoustiques basés sur des transducteurs interdigités. L’équipe envisage que la plateforme LAW soutienne le développement de filtres radiofréquence de nouvelle génération, de circuits acoustiques quantiques cryogéniques, de systèmes acousto-optiques et microfluidiques sur puce, et de modules de conversion d’énergie non magnétiques miniaturisés.
Article : Suppressing acoustomigration and temperature rise for high-power robust acoustics – Journal : Nature Communications – Méthode : Experimental study – DOI : Lien vers l’étude
Crédit : HKUST
