Des hologrammes géants aux métamatériaux : le potentiel de la lithographie E-beam

Uwe D. Zeitner, Michael Banasch, Marcus Trost

Des chercheurs allemands ont démontré que les techniques de lithographie par faisceau d’électrons (E-beam), combinant les modes VSB (Variable Shaped Beam) et CP (Character Projection), permettent de produire des structures optiques nanométriques sur des surfaces atteignant 300 mm de diamètre. Publiés dans le Journal of Micro/Nanopattern Materials and Metrology, ces travaux ouvrent des perspectives pour des applications allant des télescopes géants aux capteurs médicaux.

Depuis les années 1990, la fabrication de structures optiques diffractives butait sur un dilemme : concilier résolution nanométrique et échelle industrielle. Les méthodes traditionnelles, bien que précises, étaient trop lentes pour des composants dépassant quelques millimètres carrés. Les chercheurs de l’Institut Fraunhofer pour l’optique appliquée et l’ingénierie de précision et de Vistec Electron Beam ont contourné ces limites en exploitant deux approches complémentaires.

Le VSB décompose les motifs en formes géométriques simples (rectangles, triangles) exposées en un seul « tir », tandis que le CP utilise des mini-réticules préfabriqués pour reproduire des structures complexes en une fraction de seconde. Cette synergie réduit les temps de production de plusieurs ordres de grandeur, passant de semaines à quelques heures pour des surfaces de plusieurs centaines de millimètres carrés.

Trois démonstrations clés

Un hologramme pour le télescope géant de l’ESO

Pour tester le miroir secondaire de 4,2 mètres du futur « Extremely Large Telescope » (ELT), les chercheurs ont créé un hologramme de 205 mm × 205 mm en 54 heures. La précision nanométrique de l’exposition VSB a permis d’atteindre une distorsion de front d’onde de 0,7 nm RMS, essentielle pour l’astronomie moderne.

Un réseau nanostructuré sur silicium

Sur une plaque de 300 mm, un motif de points de 100 nm de diamètre a été imprimé en 36 heures grâce au CP. Une telle performance, impossible avec le VSB seul (74 jours estimés), illustre l’intérêt de cette méthode pour la production de maîtres d’impression nanostructurée.

Un axicon à faible diffusion lumineuse

Comparé au VSB, le CP réduit de moitié les artefacts diffractifs lors de la création d’une lentille axicon circulaire. Les mesures de diffusion montrent une réduction de moitié des « fantômes » lumineux, améliorant la qualité des images en microscopie ou en spectroscopie.

Avantages, limites et alternatives

Si le CP excelle pour les motifs répétitifs, il exige une planification rigoureuse des mini-réticules. Le VSB reste indispensable pour les formes libres. Leur combinaison offre une flexibilité unique, notamment pour les prototypes ou les petites séries où la fabrication de masques optiques serait coûteuse.

Comparée à la lithographie optique, plus rapide mais moins résolue, ou aux systèmes multi-faisceaux (CEBL), encore coûteux et complexes, la lithographie E-beam se positionne comme un outil polyvalent pour des niches exigeant précision et adaptabilité.

Implications industrielles et défis futurs

Ces avancées répondent à des besoins critiques :

• Astronomie : Tests de miroirs asphériques de plusieurs mètres.
• Médical : Capteurs ultra-sensibles pour l’imagerie cellulaire.
• Énergie : Lentilles solaires à haut rendement.
• Spatial : Filtres UV résistants aux radiations.

Les auteurs soulignent néanmoins des défis persistants, comme l’optimisation des logiciels de conception pour automatiser la décomposition des motifs en mini-réticules, ou le coût des équipements pour les petites structures.

En alliant résolution nanométrique, rapidité et flexibilité, la lithographie E-beam pourrait transformer les standards de fabrication des composants optiques. Bien que non révolutionnaire, cette approche confirme son rôle central dans des secteurs aussi divers que l’exploration spatiale, la photonique quantique ou les dispositifs médicaux portables. Une évolution significative, portée par des applications concrètes et une ingénierie pragmatique.

Lexique

1. Lithographie par faisceau d’électrons (E-beam) : Technique utilisant un faisceau d’électrons pour graver des motifs nanométriques sur un substrat.
2. VSB (Variable Shaped Beam) : Méthode exposant des formes géométriques simples (rectangles, triangles) en un seul « tir », adaptée aux motifs non répétitifs.
3. CP (Character Projection) : Technique projetant des motifs complexes préenregistrés (mini-réticules) pour accélérer l’exposition de structures répétitives.
4. Métamatériaux : Structures artificielles nanostructurées manipulant la lumière de manière impossible avec les matériaux naturels (ex. : lentilles ultraminces).
5. CGH (Computer-Generated Hologram) : Hologramme numérique utilisé pour tester des miroirs asphériques en astronomie, nécessitant une précision nanométrique.
6. Gravure ionique réactive (RIE) : Procédé de transfert de motifs résist en structures profondes sur un substrat, via un plasma.
7. Diffusion parasite (Straylight) : Lumière dispersée indésirable, générée par des imperfections dans les motifs lithographiques, affectant la qualité optique.

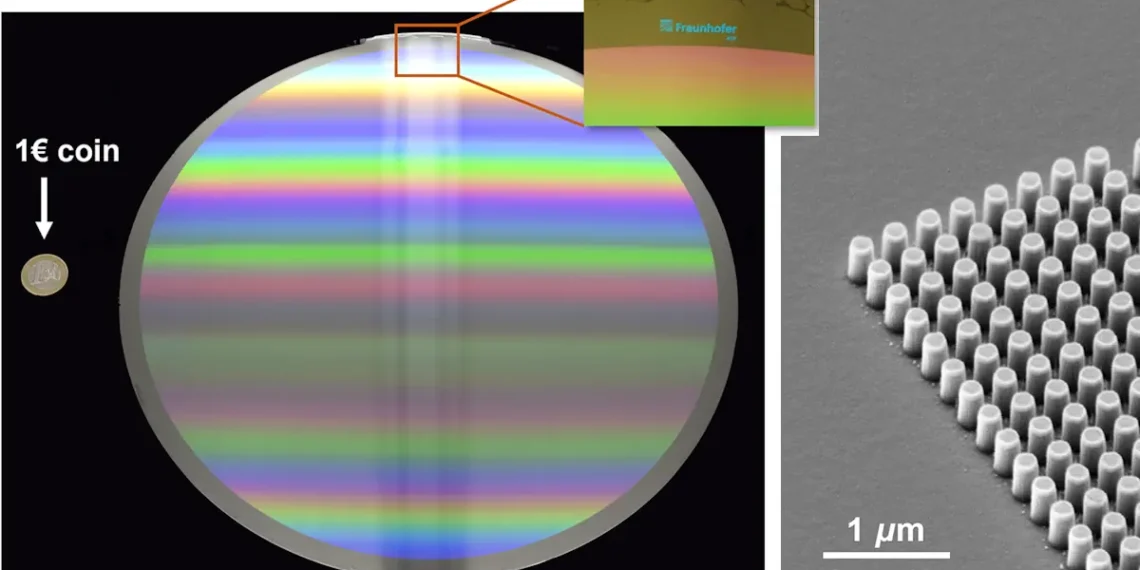

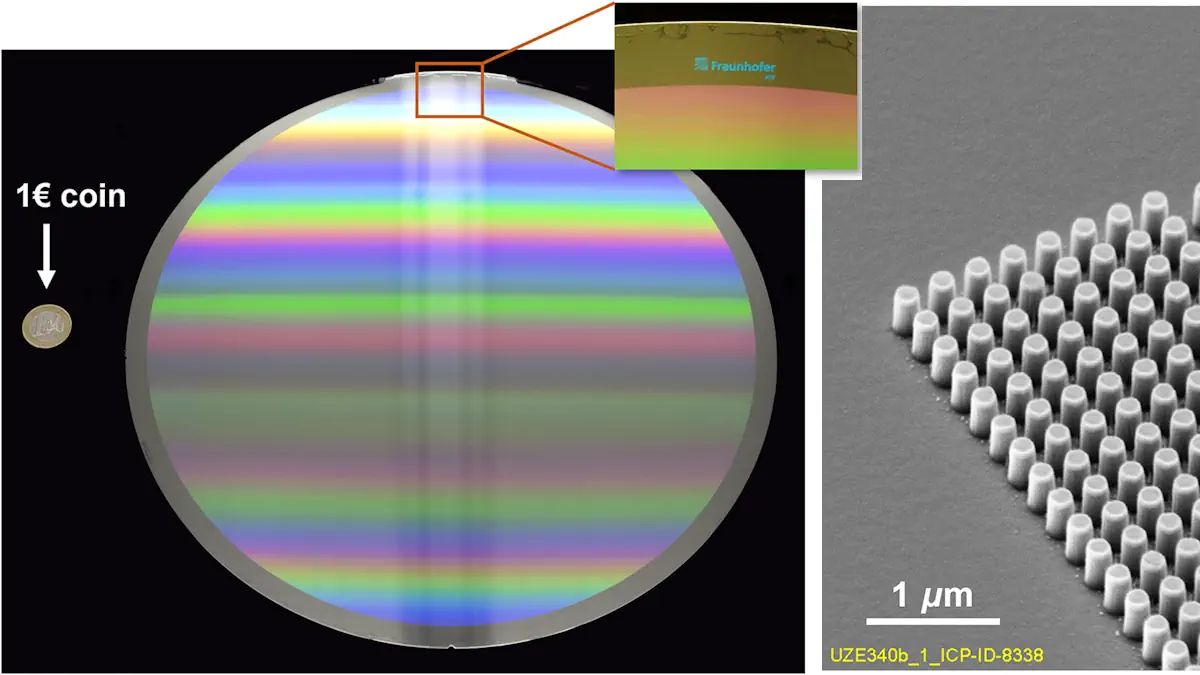

Légende illustration : Photographie de la méta-grille de 280 mm de diamètre sur un substrat Si de 300 mm et images MEB de la structure de réserve et de la méta-structure après transfert de gravure dans le substrat Si.

Article : « Potential of E-beam lithography for micro- and nano-optics fabrication on large areas » – DOI : 10.1117/1.JMM.22.4.041405
